CJD-P2 産品技術規格書 (南非通用) 産品型号: CJD-P2 拟制日期: 2023-04-12 頁 數: 共23頁(包含封面)
第1.1節 更改記錄
|
引言
本規格書主要描述了 P2(220V)輪式家庭儲能儲能電源的詳細規格參數, 明确各種接口定義,适用于該系列産品的設計、生産、檢測、采購等環節。
1.4編寫目的
本文檔制訂提供了産品的各項技術指标,方便相關人員對本産品的設計、檢驗、裝配制造等。
.
1.5概述

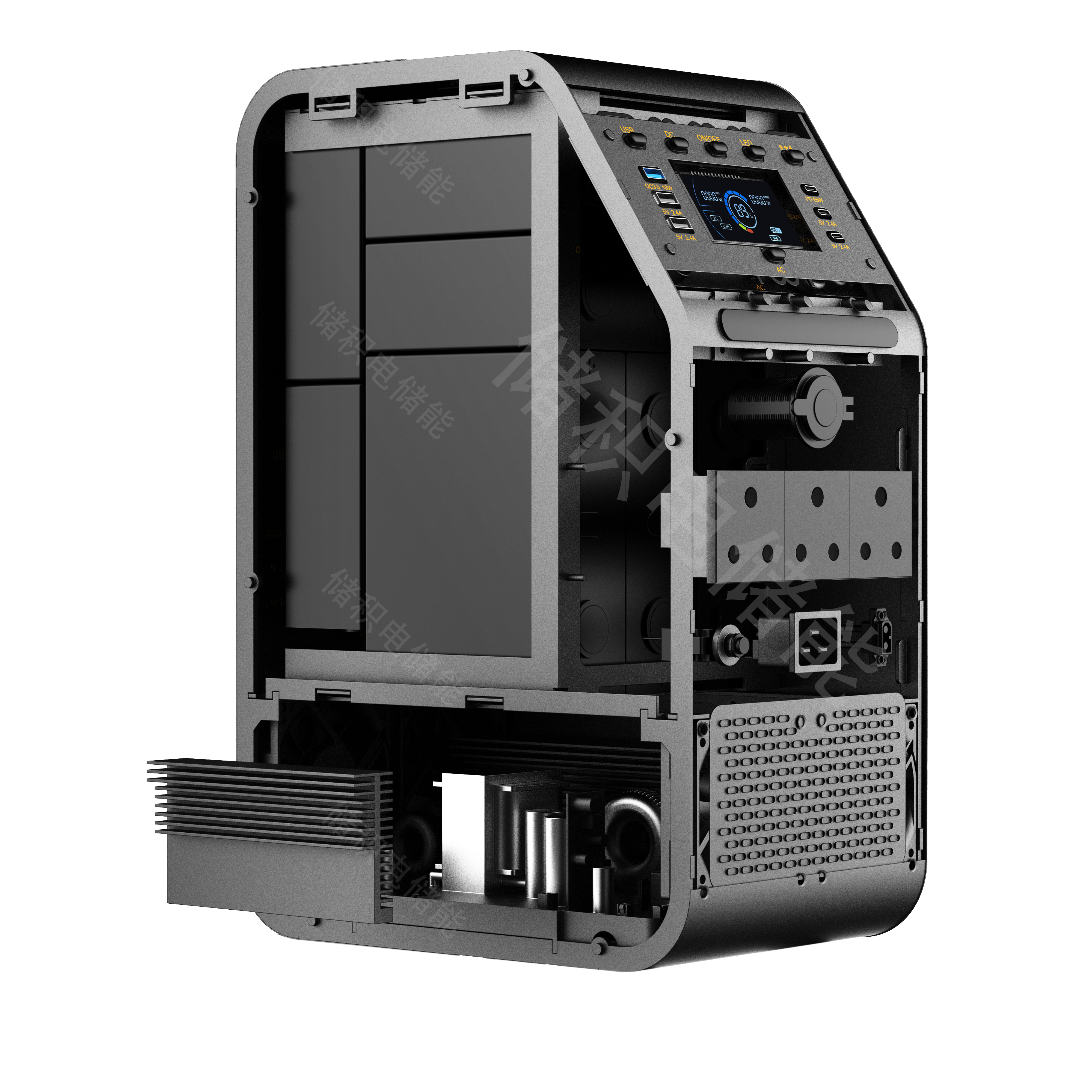

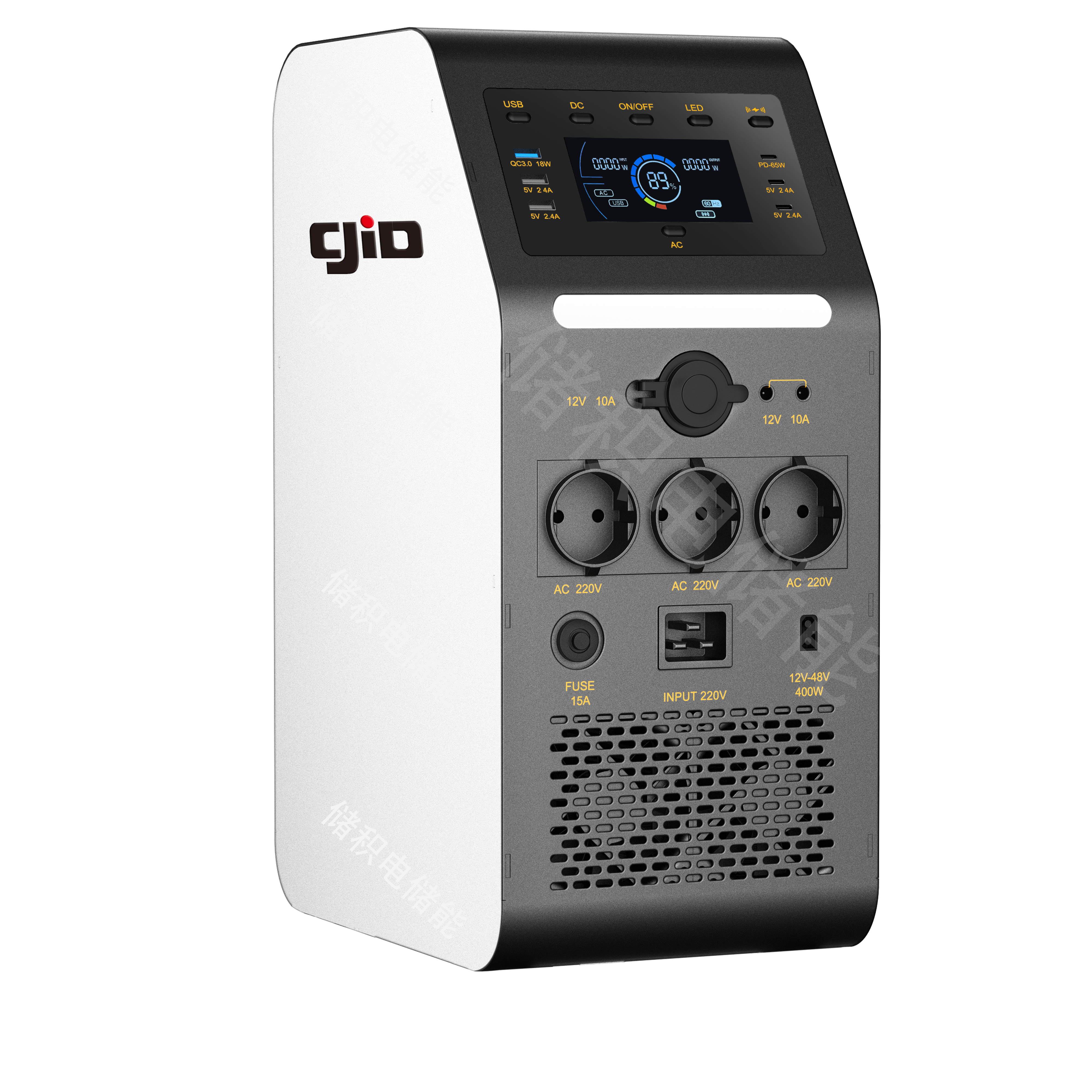

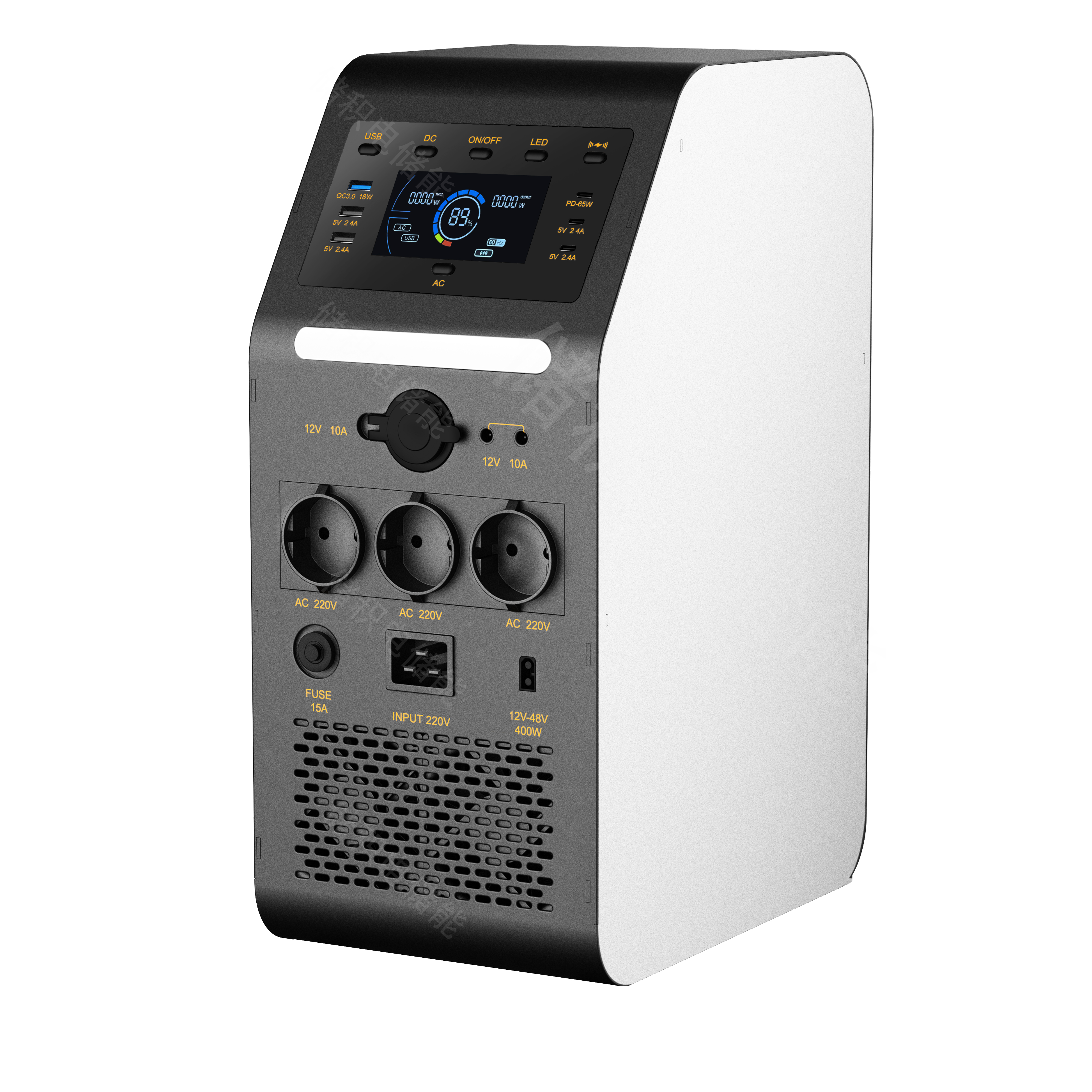

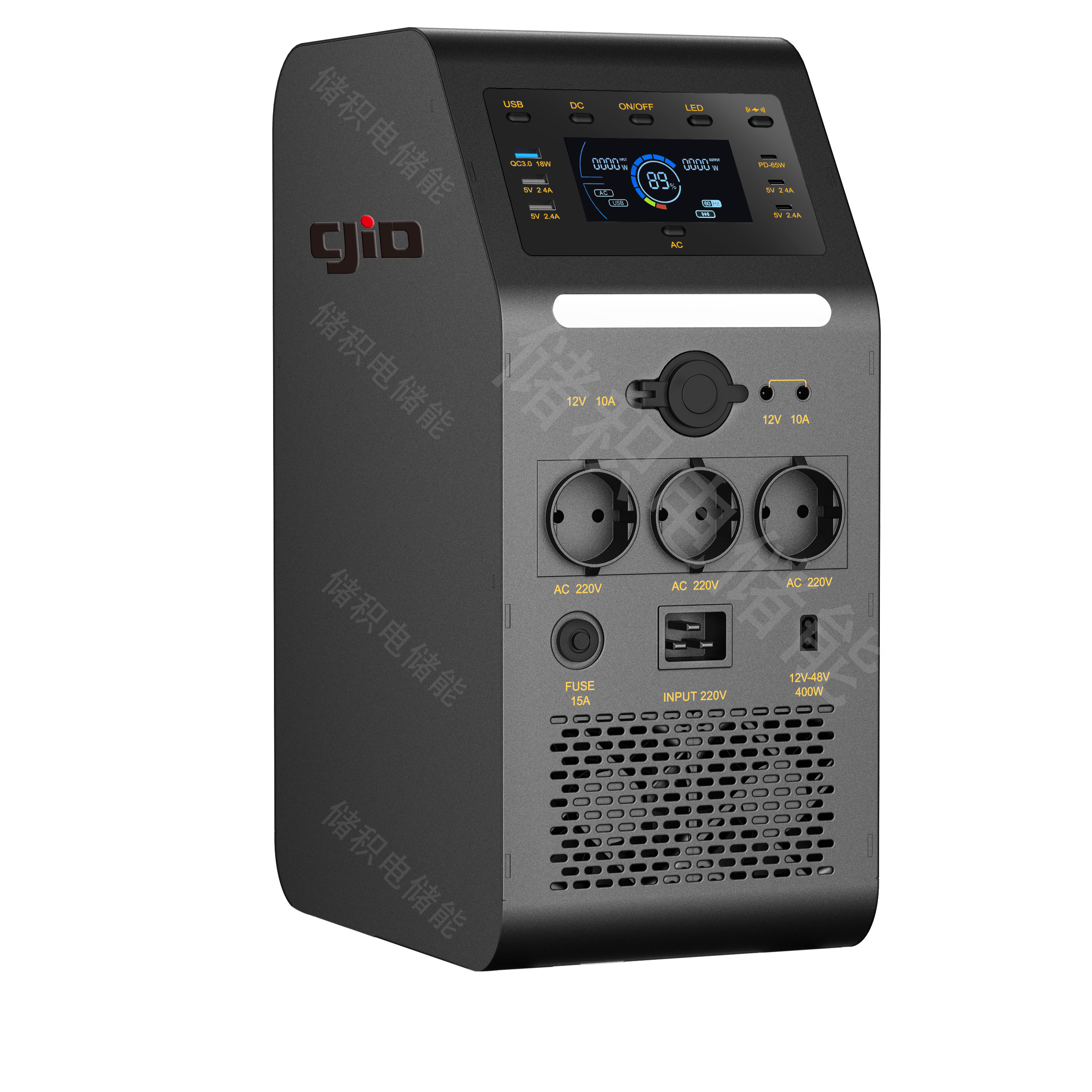

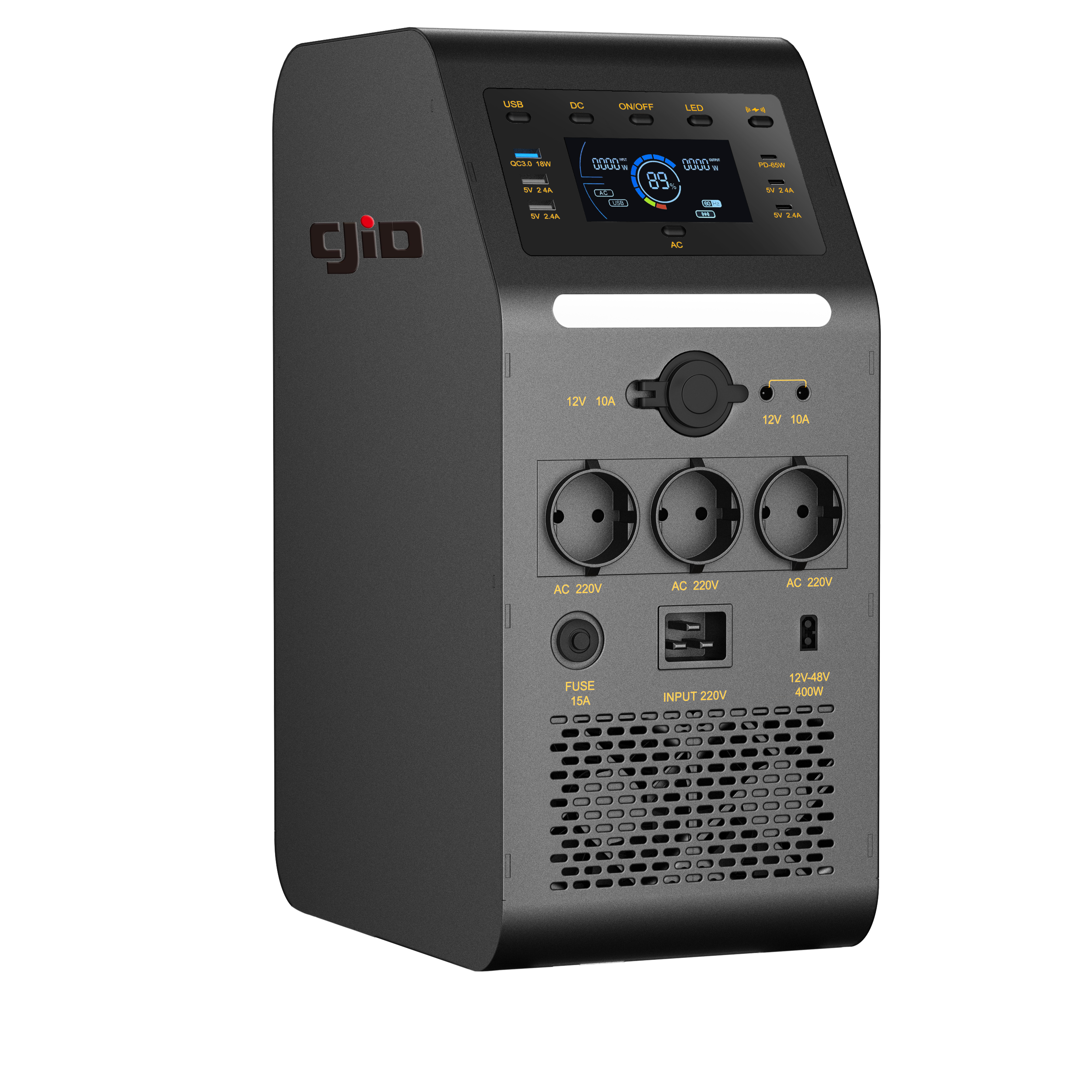

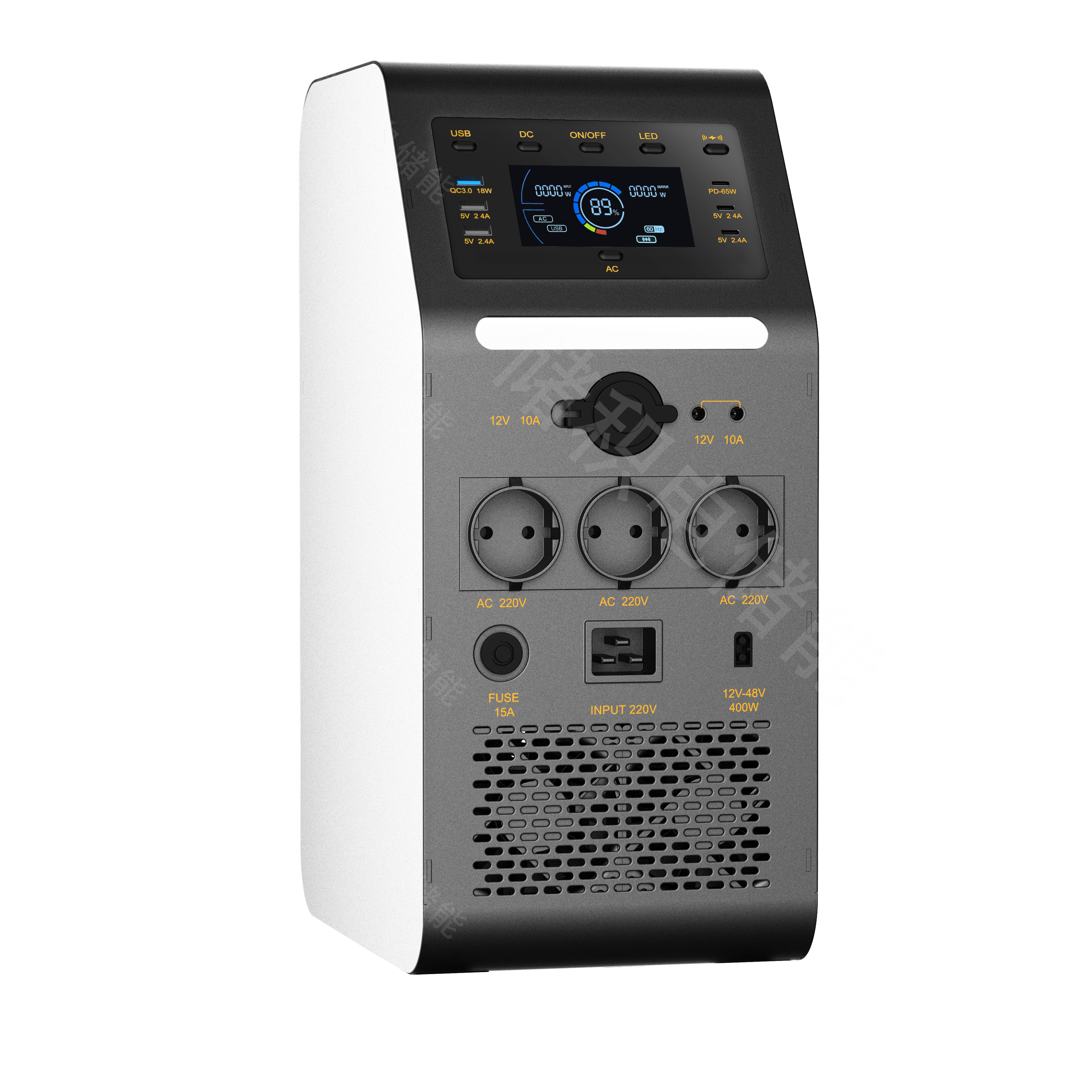

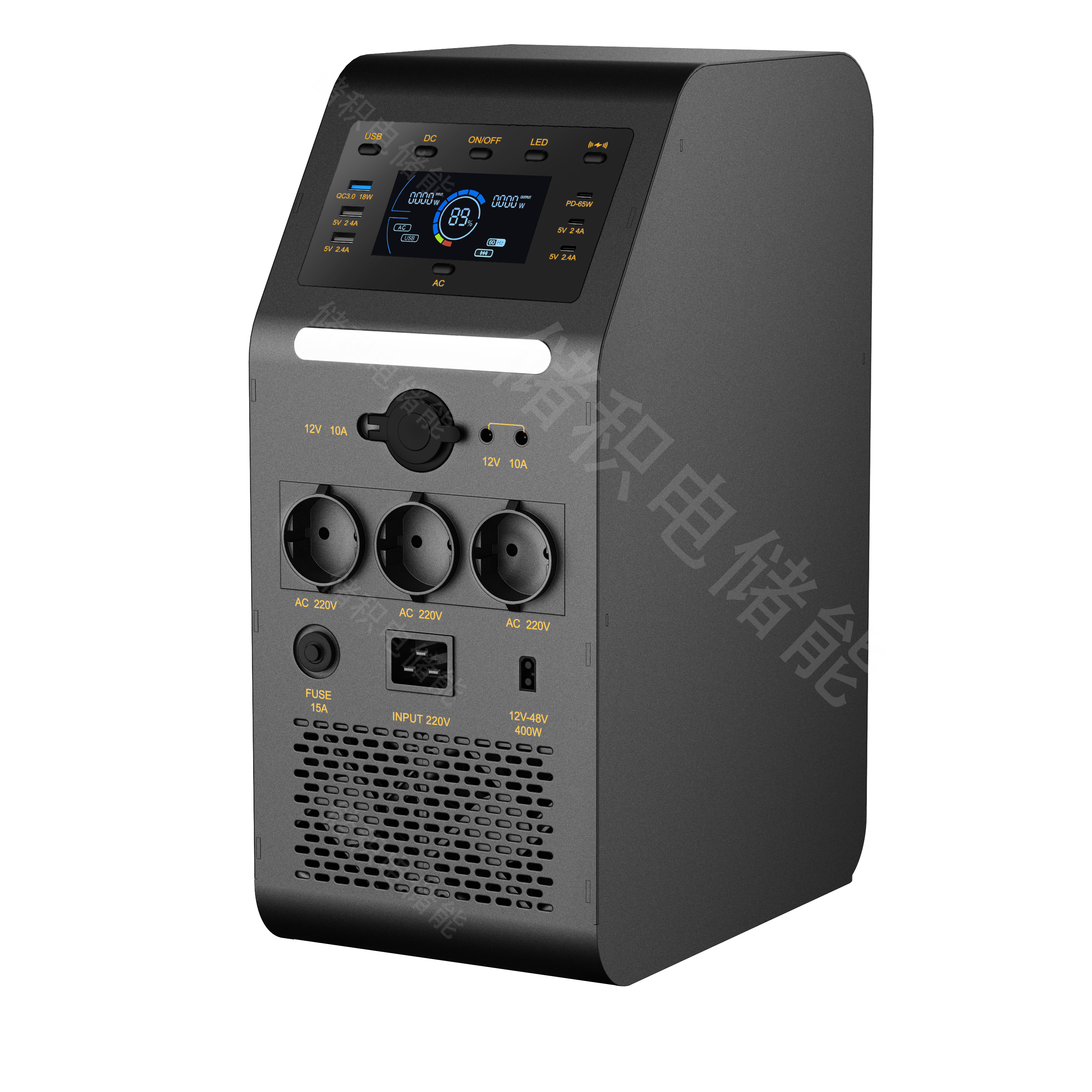

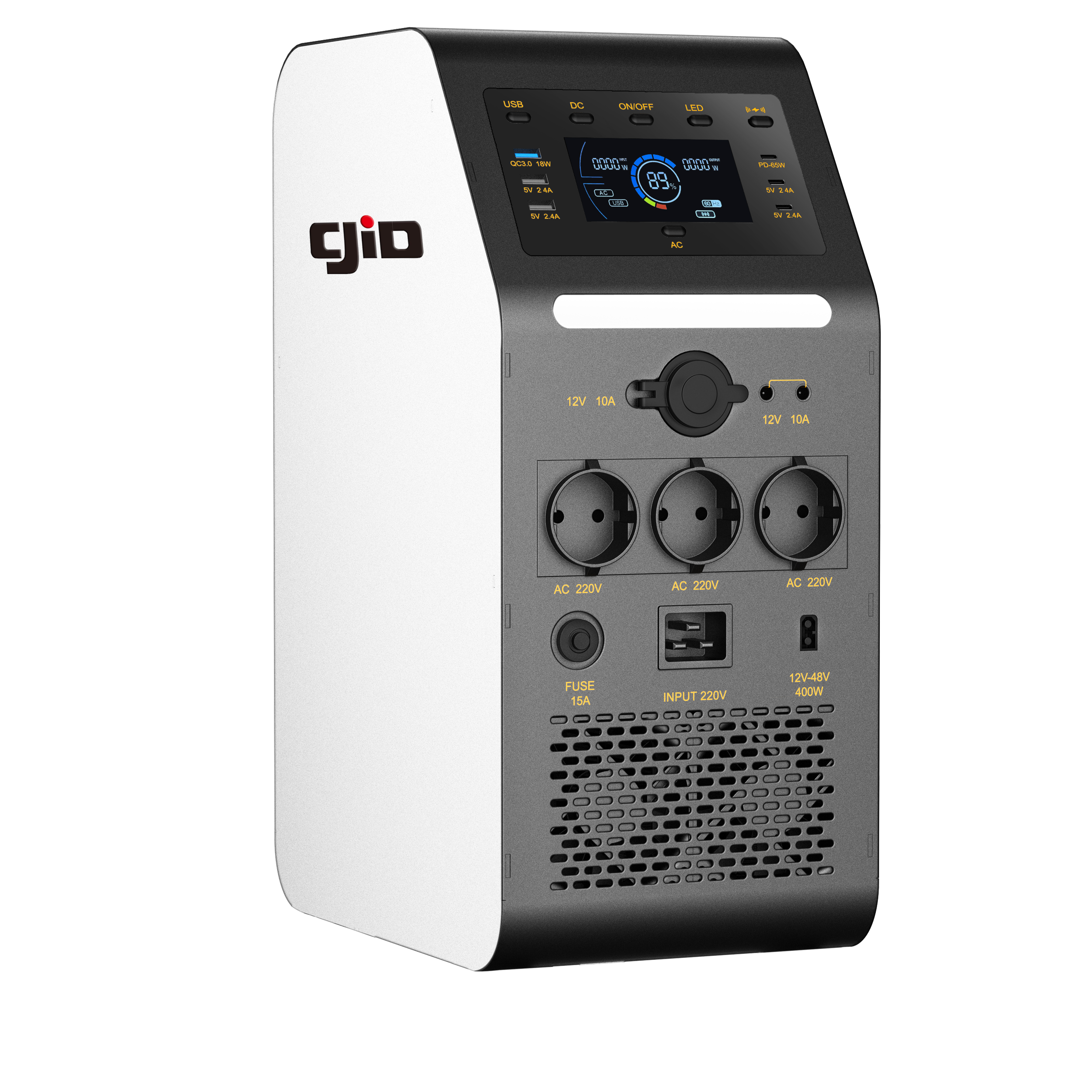

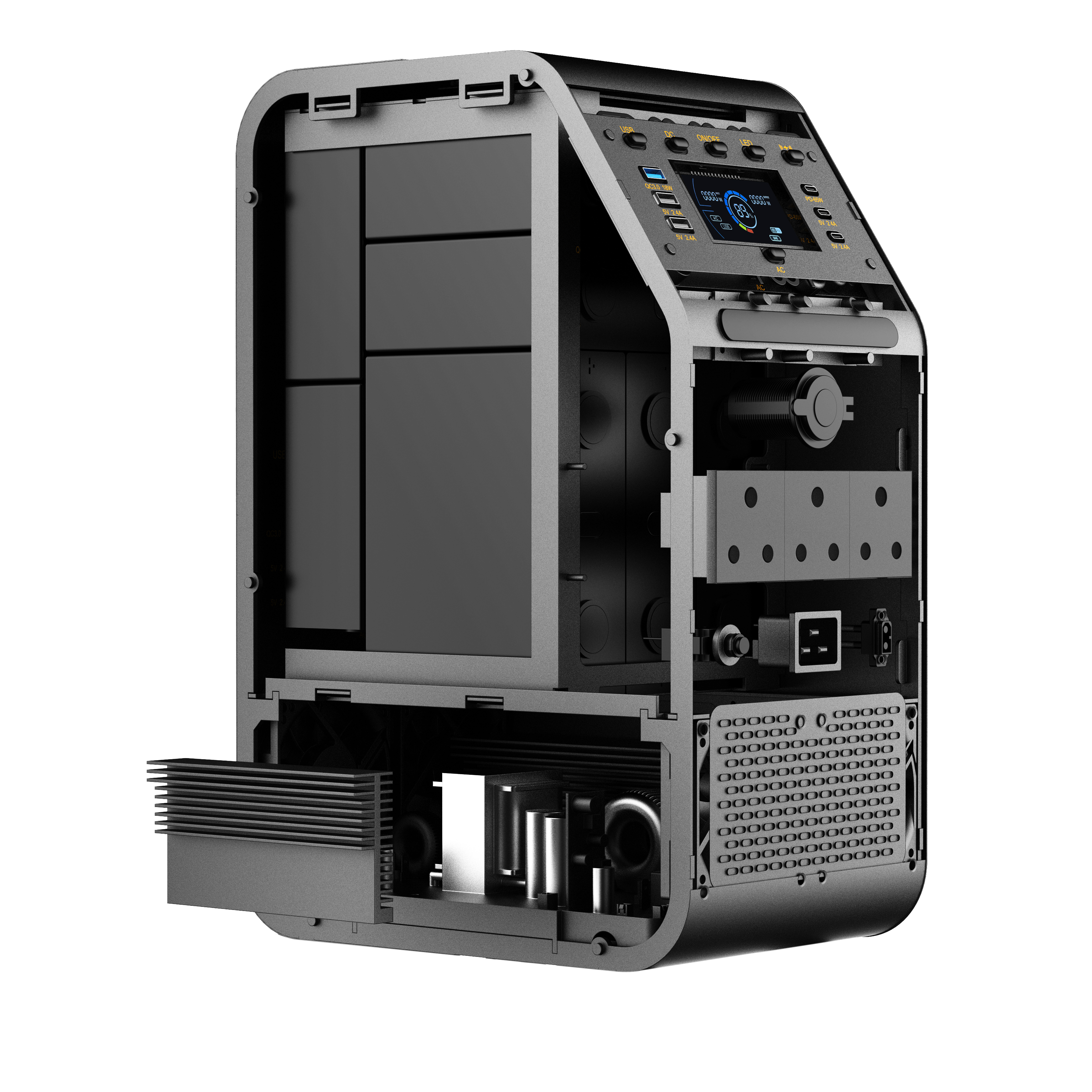

産品效果圖
産品特點:
(1)無噪音、移動性強、容量大、功率大。
(2)支持市電、光伏、太陽能等的充電,汽車電源和其他電源。
(3)午夜電價谷值充電,白天峰值使用,降低電使用價格。
(4)220V交流電壓輸出。
(5)高性能、安全的磷酸鐵锂聚合物電池。
(6)蓄電池系統的保護功能,如過電壓,過溫過流。
(7)壽命長,設計壽命大于4000次循環。
(8)适用于停電、戶外作業、夜市用電、戶外燒烤、必要的緊急救援、醫療、家庭儲能等用電。
2 産品參數
2.1整機及内置電池組 BMS 參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
電池類型 | --- | 102AH | --- | 磷酸鐵锂 7串1并 |
額定電壓 | --- | 22.4V | --- | |
電池容量 | --- | 2284WH | --- | 視單電芯容量而定 |
保護闆控制模式 | --- | --- | 充放同口負極控制 | |
輸出短路保護 | --- | 支持 | --- | 保護闆端出現短路時會關閉輸出,故障解除 後自動恢複 |
過流保護軟件時間 | 0.8S | 1S | 1.2S | |
過流保護硬件時間 | --- | 100ms | --- | |
短路保護時間 | --- | 10ms | --- | |
過流保護軟件電流 | 85A | 90A | 100A | |
過流保護硬件電流 | 150A | 160A | 170A | |
均衡電流 | --- | 無 | --- | |
均衡開啓電壓 | --- | --- | --- | |
預充電時間 | --- | 5S | --- | |
預充電電流 | 1.8A | 2A | 2.2A | |
器件過溫保護 | 75℃ | 78℃ | 80℃ | 前級後級散熱片檢測溫度 |
電芯充電過充保護 | 3.65 | 3.7V | 3.75 | 每組過充保護電壓 |
電芯放電欠壓保護 | 2.6V | 2.75V | 2.9V | 每組過放保護電壓 |
充電高溫保護 | 60℃ | 62℃ | 65℃ | BMS 檢測溫度,高于此溫度電池停止充電。 |
充電低溫保護 | -6℃ | -8℃ | -10℃ | 電池溫度過低停止充電,低溫充電會降低電 池容量和壽命 |
放電高溫保護 | 60℃ | 65℃ | 68℃ | BMS 檢測溫度,高于此溫度電池停止放電 |
放電低溫保護 | -20℃ | -25℃ | -30℃ | BMS 檢測溫度,溫度過低, 電池停止放電 |
BMS關機靜态功耗 | --- | ≤100uA | --- | 産品處于關機狀态,BMS功耗 |
BMS開機靜态功耗 | --- | ≤300uA | --- | 産品處于開機狀态,無工作時功耗 |
BMS深度靜态功耗 | ≤10uA | 電組電壓低于17.5V進度低功耗模式 |
2.2 XT60充電輸入端口參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
充電輸入電壓 | 5.7V | 18V | 36V | 支持車充,光伏面闆等多種充電方式 |
充電電流 | 7.5A | 10A | 16A | 最大支持400W充電 |
充電過壓保護 | 30 | 32 | 36 | MPPT口充電過壓時進入保護模式電量圖标停止閃爍。 |
充電截止電流 | 2A | 3A | 5A | 恒壓充電≤0.05C時判飽電流 |
充電轉換效率 | 85% | --- | --- | 輸入 15.5V,電池電壓爲 21V 條件下測 試闆端效率。 |
輸入極性反接保護 | --- | 支持 | --- | 輸入接反時無法充電,電量圖标停止閃爍。 |
輸入短路保護 | 支持 | 輸入短路時無法充電,電量圖标停止閃爍。 | ||
汽車充電 | 支持 | 12V充電電流爲 10A | ||
MPPT太陽能充電 | 支持 | 最大支持400W太陽能充電 |
2.3 USB-A*3 輸出端口參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
5V 空載輸出電壓 | 5V | 5.1V | 5.25V | 輸出空載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
5V 滿載輸出電壓 | 4.75V | 4.9V | 5V | 輸出滿載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
5V 額定輸出電流 | 3.37A | 電子負載端 | ||
5V 端口輸出紋波 | 200mV | |||
5V 短路保護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
5V 輸出過流保護 | 3.2A | 3.37A | 3.5A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
5V 輸出轉換效率 | 85% | 負載大于 500mA,測試 PCB 闆端電壓 | ||
9V 空載輸出電壓 | 8.50V | 9.00V | 9.50V | 輸出空載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
9V 滿載輸出電壓 | 8.50V | 9.00V | 9.50V | 輸出空載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
9V 額定輸出電流 | --- | 2.00A | --- | 電子負載端 |
9V 端口輸出紋波 | --- | --- | 150mV | |
9V 過流保護 | 2.2A | 2.5A | 2.7A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
9V 輸出短路保護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
12V 空載輸出電壓 | 11.50V | 12.00V | 12.50V | 輸出空載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
12V 滿載輸出電壓 | 11.50V | 12.00V | 12.50V | 輸出滿載條件下,測量産品USB 輸出端口電 壓 (放電線長 30cm,20 條銅芯,單條銅芯線 徑 0.14mm) |
12V 額定輸出電流 | --- | 1.5A | --- | 電子負載端 |
12V 過流保護 | 1.8A | 2A | 2.2A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
12V 輸出短路保護 | --- | 支持 | --- | 輸出短路時,自動關閉輸出 USB指法圖标關閉 |
2.4 TYPE-C *3 輸出端口參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
端口協議 | --- | --- | 150mV | PD3.0,Apple2.4A,DCP-1.5A,SAMSUNG-AFC,HW -FCP,QC2.0,QC3.0,HW-SCP. |
5V 空 載 輸 出 電 壓 | 4.70V | 5.00V | 5.30V | 輸出空載條件下,測量産品USB 輸出端口電壓 |
5V 滿 載 輸 出 電 壓 | 4.70V | 5.00V | 5.30V | 輸出滿載條件下,測量産品USB 輸出端口電壓 |
5V 額 定 輸 出 電 流 | 3.0A | 電子負載端 | ||
5V 端 口 輸 出 紋 波 | 150mV | 額定條件,設置示波器帶寬 20MHz,測試端并 接 10 μF 電解電容與 0.1 μF 陶瓷電容 | ||
5V 短路保護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
5V 輸 出 過 流 保 護 | 3.0A | 3.20A | 3.40A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
5V 輸 出 轉 換 效 率 | 85% | 負載大于 500mA | ||
9V 空 載 輸 出 電 壓 | 8.50V | 9.00V | 9.50V | 輸出空載條件下,測量産品USB 輸出端口電壓 |
9V 滿 載 輸 出 電 壓 | 8.50V | 9.00V | 9.50V | 輸出滿載條件下,測量産品USB 輸出端口電壓 |
9V 額 定 輸 出 電 流 | 3.00A | 電子負載端 | ||
9V 端 口 輸 出 紋 波 | 200mV | 額定條件,設置示波器帶寬 20MHz,測試端并 接 10 μF 電解電容與 0.1 μF 陶瓷電容 | ||
9V 過流保護 | 3.0A | 3.20A | 3.40A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
9V 輸 出 短 路 保 護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
12V 空載輸出電 壓 | 11.5V | 12.00V | 12.50V | 輸出空載條件下,測量産品USB 輸出端口電壓 |
12V 滿載輸出電 壓 | 11.5V | 12.00V | 12.50V | 輸出滿載條件下,測量産品USB 輸出端口電壓 |
12V 額定輸出電 流 | 3.0A | 電子負載端 | ||
12V 端口輸出紋 波 | 200mV | 額定條件,設置示波器帶寬 20MHz,測試端并 接 10 μF 電解電容與 0.1 μF 陶瓷電容 | ||
12V 過流保護 | 3.0A | 3.20A | 3.40A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
12V 輸出短路保護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
15V 空載輸出電壓 | 14.5V | 15.00V | 15.50V | 輸出空載條件下,測量産品USB 輸出端口電壓 |
15V 滿載輸出電壓 | 14.5V | 15.00V | 15.50V | 輸出滿載條件下,測量産品USB 輸出端口電壓 |
15V 額定輸出電流 | 3.0A | 電子負載端 | ||
15V 端口輸出紋波 | 200mV | 額定條件,設置示波器帶寬 20MHz,測試端并 接 10 μF 電解電容與 0.1 μF 陶瓷電容 | ||
15V 輸出短路保護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
15V 過流保護 | 3.0A | 3.20A | 3.40A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
20V 空載輸出電 壓 | 19.5V | 20.00V | 20.50V | 輸出空載條件下,測量産品USB 輸出端口電壓 |
20V 滿載輸出電 壓 | 19.5V | 20.00V | 20.50V | 輸出滿載條件下,測量産品USB 輸出端口電壓 |
20V 額定輸出電 流 | 3.2A | 電子負載端 | ||
20V 端口輸出紋 波 | 300mV | 額定條件,設置示波器帶寬 20MHz,測試端并 接 10 μF 電解電容與 0.1 μF 陶瓷電容 | ||
20V 過流保護 | 5.10A | 5.30A | 5.50A | 輸出過流時,自動關閉輸出 USB指法圖标關閉 |
20V 輸出短路保 護 | 支持 | 輸出短路時,自動關閉輸出 USB指法圖标關閉 | ||
PPS 輸出電壓範 圍 | 3.30V | 20.0V |
2.5 點煙座輸出參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
DC 空載輸出 電壓 | 12.8V | 13V | 13.2V | 産品空載穩定輸出時的端口電壓 |
滿載輸出電壓 | 12.5V | 12.8V | 13V | 電子負載端 |
額定輸出電流 | 7.8A | 長時間持續工作 | ||
端口輸出紋波 | 500mV | 額定條件,設置示波器帶寬 20MHz,測試端并 | ||
輸出過流保護 | 7.8A | 8A | 8.2A | 輸出過流時,自動關閉輸出 DC指法圖标關閉 |
短路保護 | --- | 支持 | --- | 輸出短路時,自動關閉輸出 DC指法圖标關閉 |
2.6 LED 燈參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
LED 燈功率 | 2W | |||
工作模式 | 常亮、SOS | |||
色溫 | 4000K |
2.7 AC 輸入端口參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
輸入電壓範圍 | 210V | 220V | 230V | |
輸入頻率範圍 | 49HZ | 50HZ | 52HZ | 欠頻停止充電 |
輸入浪湧電流 | 20A | |||
恒定充電功率 | 800W | 850W | 1000W | |
充電截止功率 | 50W | |||
充電轉換效率 | 85% | |||
輸入總電流諧波 | 10% | |||
輸入過壓保護 | 250Vac | 260Vac | 265Vac | 過壓保護停止充電 |
輸入欠壓保護 | 180Vac | 190Vac | 200Vac | 過壓保護停止充電 |
2.8 AC*4 交流輸出端口參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
額定輸出電壓 | 210Vac | 220Vac | 230Vac | 額定阻性負載 |
輸出波形 | 正弦波 | 額定阻性負載 | ||
輸出頻率切換 | --- | 有 | --- | AC關閉狀态下,長按“POWER”按鍵+AC按鍵3秒自動切換50Hz或60Hz |
平均空載損耗 | 6W | 8W | 10W | |
額定輸出功率 | 1200W | |||
輸出功率因數 | 0.95 | 1 | 定阻性負載 | |
效率 | 85% | 額定輸入、額定負載,測試要求:帶載電流25%、50%、75%、100%四個點的平均效率 | ||
軟啓動時間 | 6S | 滿載輸出時從開機到輸出達到穩定時的時 間 | ||
動态響應電壓變化 | 5% | 輸出阻性負載從 10%~100%跳變時,輸出調 節時間<20ms | ||
AC 邊充邊放 | 支持 | 一邊充-邊放,充電功率260W左右 | ||
短路保護 | 支持 | |||
過載保護 | 1200W | 1250W | 輸出過載時工作15秒左右停止蜂鳴器提示持續警報聲同時屏幕顯示 | |
過溫保護 | 76℃ | 80℃ | 85℃ | 檢測功率器件溫度,過溫保護之後關斷輸,蜂鳴器告警。同時屏幕顯示 |
風扇開啓溫度 | 40℃ | 42℃ | 45℃ | 散熱片溫度到達該範圍内後,開啓風扇同時屏幕顯示 |
風扇關閉溫度 | 36℃ | 38℃ | 40℃ | 散熱片溫度到達該範圍内後,關閉風扇 |
2.9 LCD 屏顯示參數
項目 | 最小值 | 标準 | 最大值 | 備注 |
電量範圍 | 0% | 100% | ||
充電功率誤差 | 3% | 5% | 7% | |
放電功率誤差 | 5% | |||
背光亮度調節 | 1分鍾後顯示屏進入休眠模式,若繼續無任何操作,再過1分鍾後(即開機後2分鍾)自動關機 |
3 功能操作說明
3.1控制按鍵
電源按鍵:單擊“”按鍵即可開機,長按“
”按鍵3秒關機。開機後顯示屏點亮,顯示電量等信息。
AC 按鍵 短按 1 次,打開 AC 輸出,顯示屏有顯示AC圖标常亮開始工作。短按1次關閉 AC 輸出, AC圖标關閉AC停止工作。AC關閉狀态下,長按“”按鍵+AC按鍵3秒自動切換50Hz或60Hz,日規出廠設置爲60Hz。
DC 按鍵:短按1次,打開DC輸出 顯示屏DC圖标常亮 DC以開始工作。短按1次,關閉 DC 輸出,DC圖标關閉 DC停止工作。
USB 按鍵:短按1次,打開USB輸出 顯示屏USB圖标常亮 USB以開始工作。短按1次,關閉 USB 輸出,USB圖标關閉 USB停止工作。
LED按鍵:短按1次打開LED ,短按2秒 SOS 短按3秒 關閉。
3.2充電功能
将電源線插入儲能電源AC充電輸入端口,或将太陽能闆接入XT60端口,顯示屏電量顯示格從左往右遞增閃爍,每一格代表電量10%,10格電量全部亮起且電量百分比顯示100%時,表示産品已充滿電。 (如顯示1格,表示電量爲10%,直至充電結束後,電量指示條常亮,顯示 100%) 。
3.3放電功能
交流放電:單擊“”按鍵,顯示屏點亮,單擊AC按鍵,屏幕AC顯示, 此時将負載線任意插入AC輸出端口,即可給設備供電。放電時電量逐漸減少,每減少一格代表電量少10%。10 格燈分别表示電量爲 10%,20%,30%,80%,…100%。 注意:最大輸出功率爲1500W,如果負載超過1500W電源将進入保護狀态且發出蜂鳴報警,顯示屏出現報警
符号,此時需移除負載設備,按任意按鍵解除報警,并将負載功率降至額定功率内正常使用。
直流放電:單擊“POWER”按鍵,顯示屏點亮,按“USB”按鍵,屏幕顯示“”字符。單擊DC按鍵,屏幕顯示“
”字符,按“無線充
”按鍵,屏幕顯示無線充
符号。 此時所有直流輸出端口DC、USB、TYPE-C、無線充均可正常使用。不使用某個功能時,單擊按鍵關閉以節省電力。
3.4赫茲轉換
關閉AC狀态下,長按“”按鍵+AC按鍵3秒自動切換50Hz或60Hz,日規/美規出廠設置爲60Hz,中規/歐規出廠設置爲50Hz。
3.5 産品待機與關機
DC/AC/USB/無線充全部輸出關閉狀态下,1分鍾後顯示屏進入休眠模式,若繼續無任何操作,再過1分鍾後(即開機後8分鍾)自動關機,或長按“”鍵關機。
若輸出AC/DC/USB/無線充全部打開或打開其中1個,若無操作50秒顯示屏亮度會降低,進入省電模式。
單擊“POWER”按鍵即可開機,長按“”按鍵3秒關機。

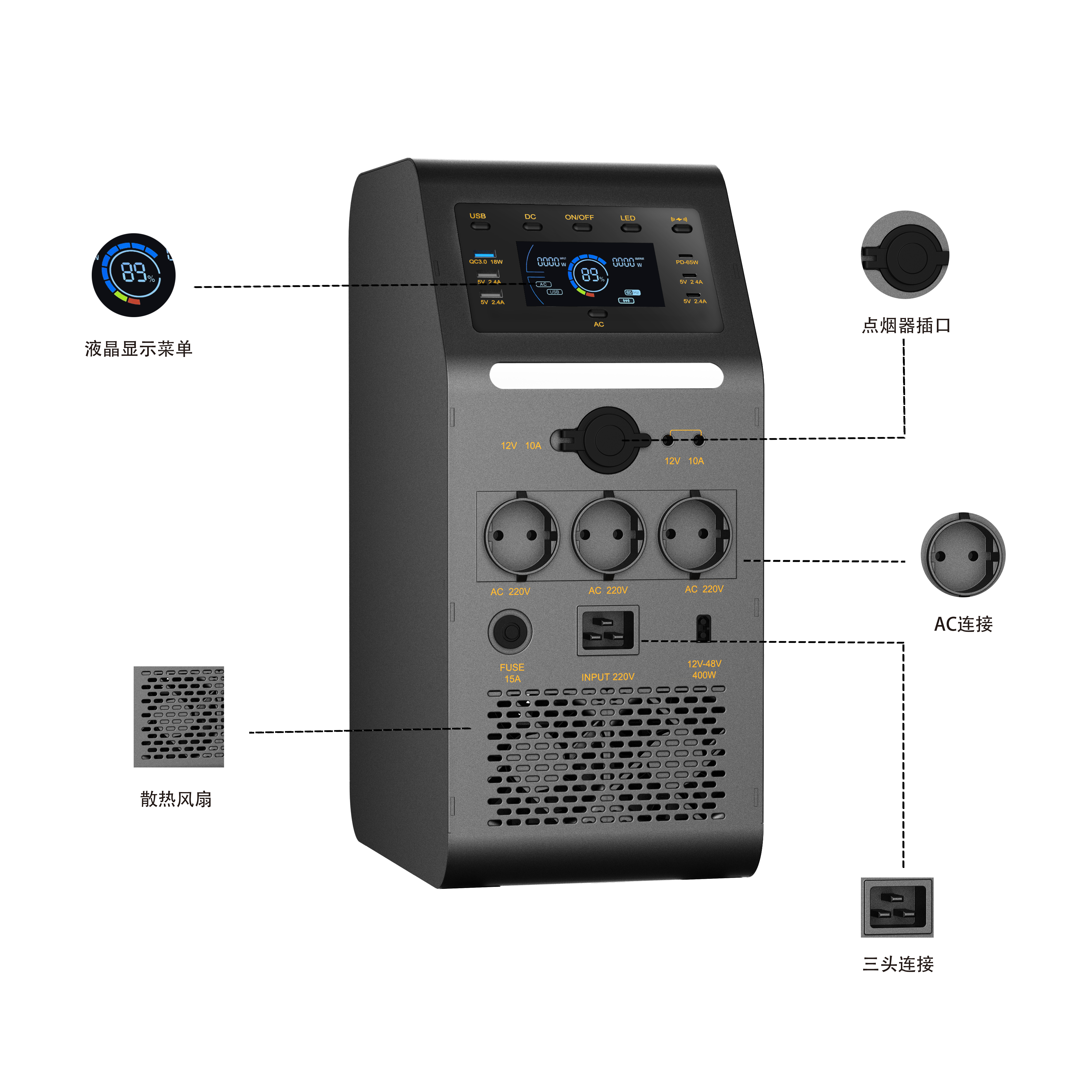

3.6 配置及功能說明
指示号碼 | 名稱 | 功能簡要說明 |
1 | 顯示屏 | 顯示系統信息 |
2 | DC開關 | 用于開關直流輸出,單擊一下打開DC功能,DC輸出 |
3 | USB 開關 | USB 開關,單擊一下打開USB功能,USB輸出 |
4 | 點煙器 | 1 個點煙器,13.2V(最大105W輸出) |
5 | USB | USB,QC3.0 18W, 2USB 5V2.4 |
6 | Type C | Type C, PD65W,2個Type C, 5V2.4 |
7 | 無線充開關 | 無線充開關 單擊一下打開輸出 |
8 | AC開關 | 用于開關交流輸出,單擊一下打開輸出 |
9 | 電源開關 | 用于開關機,單擊一下開機,長按3秒關機 |
10 | AC輸出 | 2個AC輸出插座, |
11 | AC交流輸入 | AC交流交流充電口,1200W 2H充滿電 |
12 | DC XT60輸入 | 12V-30V DC MPPT 輸入 |
13 | 保險絲 | AC交流16A過流保護 |
14 | LED照明 | LED照明2W |
15 | LED按鍵 | 單擊1下LED常亮,在按一下進入SOS,再按一下關閉LED |

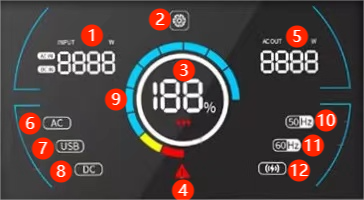

3.7顯示屏說明
指示号碼 | 名稱 | 功能簡要說明 |
1 | 輸入功率 | 顯示輸入功率 |
2 | 風冷散熱系統顯示 | 顯示散熱系統是否工作 |
3 | 電量百分比 | 顯示對應儲量百分比,滿電爲100% |
4 | 報錯提示 | 出現故障時蜂鳴報警并閃爍 |
5 | 輸出功率 | AC DC USB 輸出功率 |
6 | AC工作指示 | AC常亮 表示AC正常工作 |
7 | USB工作指示 | USB常亮 USB正常工作 |
8 | DC工作指示 | DC常亮 DC正常工作 |
9 | 電量格 | 10%一格 |
010 | 50HZ頻率顯示 | 50Hz(長按“POWER”按鍵+AC按鍵3秒自動切換頻率) |
011 | 60HZ頻率顯示 | 60Hz(長按“POWER”按鍵+AC按鍵3秒自動切換頻率) |
012 | 無線充電顯示 | 顯示無線充電工作狀态 |
4 可靠性測試
4.1環境測試
序号 | 測試項目 | 測試标準/條件 | 測試設備 | 規格值 |
1 | 高溫儲存 | 将機器放置+65℃儲存8小時,環境25攝氏度放置2小時後測試 | 高低溫箱 | 測試所有功能需正常,外殼無軟化,面闆及所貼标簽無起翹 |
2 | 低溫儲存 | 将機器放置-10℃儲存8小時,環境25攝氏度放置2小時 | 高低溫箱 | 測試所有功能需正常,外殼無破裂,面闆及所貼标簽無起翹 |
3 | 高溫高濕 | 将樣品放入溫度爲55℃±2℃、相對濕度爲90%±5%的恒溫恒濕試驗箱中,48H後取出,在25℃±5℃的環境中放置2H | 恒溫恒濕箱 | 測試所有功能需正常,端口無氧化 |
4 | 冷熱沖擊 | 将機器放置高低溫箱,設置低溫-10℃,高溫65℃,每2小時循環一次,每次持續1小時,共儲存8小時。常溫25℃靜置2小時後測試。 | 冷熱沖擊箱 | 測試所有功能需正常,外殼無變形、破裂 |
5 | 低溫工作 | 将機器置于-5℃環境2小時後開機測試 | 高低溫箱 | 能夠在低溫環境下充放電、各功能正常 |
6 | 高溫工作 | 将機器置于+40℃環境2小時後開機測試 | 高低溫箱 | 能夠在高溫環境下充放電、各功能正常 |
4.2物理測試
序号 | 測試項目 | 測試标準/條件 | 測試設備 | 規格值 |
1 | USB拔插測試 | 使用USB公座,連續拔插,每個端口測試,每500次确認狀态 | 手動測試或拔插試驗儀 | 3000次無接觸不良,無松動 |
2 | TAPE-C拔插測試 | 使用TAPE-C公座,連續拔插3000次,每500次确認狀态 | 手動測試或拔插試驗儀 | 3000次無接觸不良,無松動 |
3 | AC拔插測試 | 使用AC公座,連續拔插3000次,每500次确認狀态 | 手動測試或拔插試驗儀 | 3000次無接觸不良,無松動 |
4 | XT60拔插測試 | 使用XT60公座,連續拔插3000次,每500次确認狀态 | 手動測試或拔插試驗儀 | 3000次無接觸不良,無松動 |
5 | 點煙器 | 使用點煙器公座,連續拔插3000次 | 手動測試或拔插試驗儀 | 3000次無接觸不良,無松動 |
6 | 電源按鍵 | 手動連續按動POWER開關5000次,每500次确認一次功能 | 手動測試 | 按動5000次,應無接觸不良,按鍵下陷 |
7 | AC按鍵 | 手動連續按動AC開關5000次,每500次确認一次功能 | 手動測試 | 按動5000次,應無接觸不良,按鍵下陷 |
8 | DC按鍵 | 手動連續按動DC開關5000次,每500次确認一次功能 | 手動測試 | 按動5000次,應無接觸不良,按鍵下陷 |
9 | USB按鍵 | 手動連續按動USB開關,5000次,每500次确認一次功能 | 手動測試 | 按動5000次,應無接觸不良,按鍵下陷 |
10 | LED燈按鍵 | 手動連續按動LED開關5000次,每500次确認一次功能 | 手動測試 | 按動5000次,應無接觸不良,按鍵下陷 |
11 | 絲印附着力 | 3M 600膠帶,粘貼膠帶後45度角拉3次 | 3M膠紙 | 絲印無脫落,膠帶上沒有明顯粘附油墨。 |
13 | 貼紙、标簽耐酒精測試 | 無塵布蘸上濃度爲5%酒精,用約2公斤力來回擦拭10次 | 95%酒精,無塵布 | 字迹清晰、無掉色 |
14 | 矽膠防塵蓋 | 手動拆裝2000次 | 手動測試 | 無脫落,無明顯磨損和松動 |
4.3包裝測試
序号 | 測試項目 | 測試标準/條件 | 測試設備 | 規格值 |
1 | 踩踏測試 | 約50公斤人體雙腳站立卡通箱2側,不加速度 | 人體站立測試 | 箱子無變形,無塌陷,産品良好 |
2 | 震動測試 | 将機器包裝好,放置振動機上,行X、Y、Z三個方向的振動試驗。從10Hz~55Hz循環掃頻振動90min~100min,掃頻速率爲1oct/min,位移幅值(單振幅)爲0.8 mm | 震動測試儀 | 産品功能OK,無零件脫落、内部結構松動 |
3 | 模拟運輸測試 | 将機器包裝好,放置模拟運輸機上,以跑馬式測試。頻率200轉/分鍾,測試2小時。 | 模拟運輸測試儀 | 産品功能OK,無零件脫落、内部結構松動 |
4 | 跌落測試 | 将産品按照出貨狀态包裝,所有配件配齊,離地面61cm以1角3邊6面自由落體跌落 | 手動或跌落測試儀 | 包裝允許破損,産品允許表面輕微擦傷,應無破損、不開機,無零件脫落現象 |
5 安規與認證
5.1安規測試
産品設計需滿足不同國家的安規認證要求。本公司可提供産品認證如下:FCC、UN38.3、UL2743、PSE、MSDS、ETL;
産品設計安規參考:
EN55022 電磁兼容相關
IEC60950-1:2005+A1:2009+A2:2013 安規
UN38.3 锂電池産品運輸安全要求
SP188 锂電池産品海運安全要求
IEC62133 锂電池産品安全要求
UL1642 锂電池包安全要求
UL2743 便攜式電源包安全要求
PSE 日本電氣産品安全法
GB31241 便攜式電子産品用锂離子電池和電池組安全要求
GB-T 20321.2-2006 離網型逆變器測試标準
遵守環保法令标準:ROHS法令。
5.2 認證需求
根據客戶需求認證。
6 出廠測試
6.1 半成品組裝測試100%,老化測試3充4放100%,成品包裝前測試(綜合測試)100%,入庫前QA按照105E标準進行抽樣測試。
6.2測試按照《成品檢驗标準》規範進行測試。
7 産品功能面闆介紹
8 工作時長
220V輸出工作時長 | |
産品型号 | 1200W2284Wh |
電燈(60W) | 38H |
風扇(80W) | 29H |
電腦(100W) | 23H |
冰箱(100W) | 23H |
50 寸電視(300W) | 8H |
50 寸電視(300W)+電燈(60W)+冰箱(100W)+風扇(80W) | 4H |

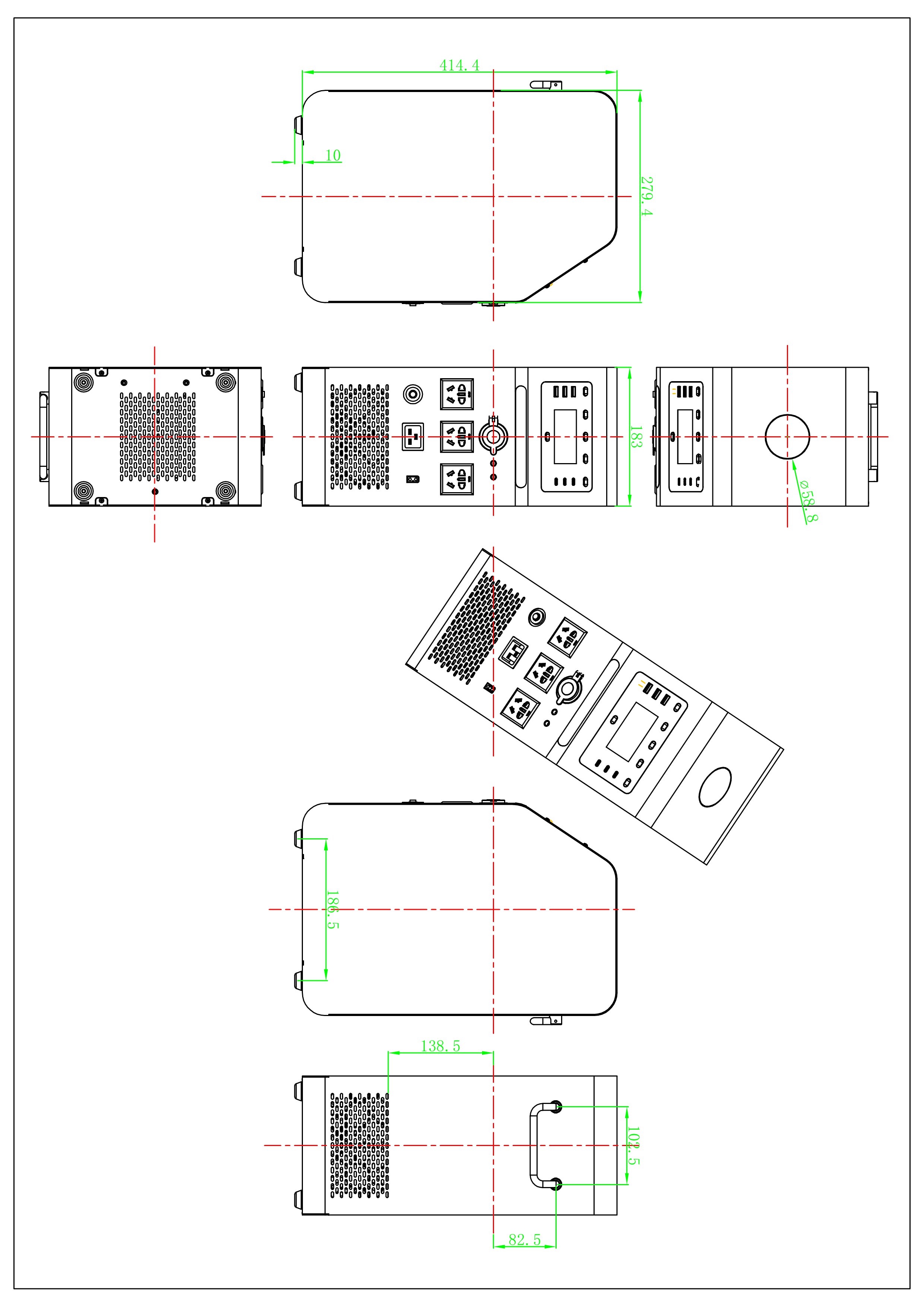

9 産品尺寸
外形尺寸:279.4×183×424.4(L×W×H)mm
10 産品使用規程及安全說明
10.1使用說明
使用本産品請注意輸入、輸出電壓範圍,您的設備要求的輸入電壓、功率範圍在不在儲能電源的範圍之内,正确使用能延長儲能電源的使用壽命。
連接線一定要匹配,因爲各種負載線對應的設備有所不同。所以,爲了正常的使用儲能電源爲您的設備供電,請使用有保障的原配連接線。
儲能電源需要放置在幹燥環境下保存,正确的保存方法能延長儲能電源的使用壽命。
長時間不使用該産品,請2個月對該産品充電和放電一次,以提高産品電芯的使用壽命。
不要将該産品放在溫度過高或過低的地方。
過高或過低的環境溫度都會縮短電子産品的使用壽命,對産品外殼損害嚴重。
不要用腐蝕性的化學溶劑擦拭産品。外觀污漬可用棉簽沾少量無水酒精擦洗。
使用産品時請輕拿輕放,勿跌落或暴力拆解。
産品首次使用建議先充滿電,避免因電量不足給您帶來使用上的不便。
設備充滿之後,拔掉充電電源線之後,風扇仍會持續工作5-10分鍾左右,用于設備散熱(具體時間可能會随場景溫度變化)。
設備風扇在工作時,注意防止灰 塵顆粒或異物被吸入設備内部,否則會容易導緻内部設備損壞。
在終止放電後,設備風扇仍會持續工作用于降低設備溫度,以達到合理溫度,具體時間約30分鍾(具體時間可能随場景溫度變化)。同時充放電,電流超過15A或設備溫度過高,會觸發自動斷電保護。
在充放電過程中,請将設備與充放電設備連接完好之後,再開啓充放電。 否則可能會出現火花,這屬于正常現象。
放電完成後,請将産品靜置30分鍾後在充電,以提高産品電芯的使用壽命。
10.2危險警告
本産品内有高壓請勿自行拆解,以免可能造成安全事故。
切勿将正負極短路,切勿自己拆裝電池,也勿讓電池放在受潮處,以免發生危險。
廢棄電池請安全妥當處理,不要投入火中或水中。
如果将電池用于其他設備,請與供應商咨詢,不得擅自将本電池包用于其他系統。
在使用過程中,應遠離熱源、高壓,切勿摔打。
